Çeneli Kırıcı Pitman: Bakım ve Arıza Rehberi

Çeneli Kırıcı Pitman Nedir, Ne İşe Yarar?

Çeneli kırıcı pitman, diğer adıyla hareketli çene gövdesi, çeneli kırıcı içinde hareketli çeneyi taşıyan ve eksantrik milin hareketini kırma hareketine dönüştüren ana yapısal parçadır. Pitman; yataklar üzerinden eksantrik mile bağlanır, alt bölgede mafsal/toggle sistemiyle çalışır ve hareketli çene palasının geometrisini taşır. Bu nedenle sadece bir taşıyıcı parça değil, aynı zamanda kırıcı kinematiğinin merkezindeki elemandır.

Çeneli kırıcıların genel çalışma mantığını daha geniş çerçevede görmek isterseniz, Çeneli Kırıcı Nedir? Çalışma Prensibi, Ayar, İşletme ve Bakım Kılavuzu içeriği temel prensipleri anlamak için iyi bir başlangıçtır. Pitman, bu sistemin içinde eksantrik mil, yataklar, mafsal yuvası, germe elemanları ve hareketli çene palası ile birlikte çalışan kritik düğüm noktasıdır.

Çeneli kırıcıda pitman sağlamlığını kaybettiğinde veya yatak/yuva toleransları bozulduğunda, kırma ağzı ayarı yani CSS kararsız hale gelebilir, rulman sıcaklıkları yükselir, vuruntu başlar ve ilerleyen aşamada ana gövdeye kadar uzanan pahalı arızalar oluşabilir. Bu yüzden pitman bakımı, yalnızca bir parça bakımı değil, tüm kırıcı güvenilirliğinin korunmasıdır.

Yeni tesis veya ekipman planlamasında pitman yapısının hangi kırıcı tipleriyle kullanıldığını görmek için ÇENELİ KIRICILAR sayfası da faydalı bir referans olabilir.

Pitman Yapısı ve Çalışma Prensibi

Pitman, üretici tasarımına göre döküm çelik veya kaynaklı imalat çelik konstrüksiyon olarak üretilebilir. Her iki çözümde de amaç; yüksek darbe yüklerini, değişken yorulma gerilmelerini ve yatak bölgelerindeki hassas ölçü gereksinimini güvenli şekilde karşılamaktır.

Başlıca yapısal bölümler

• Ana pitman gövdesi: Hareketli çenenin taşıyıcı iskeletidir.
• Yatak yuvaları: Eksantrik mil ile pitman arasındaki rulmanların oturduğu işlenmiş bölgelerdir.
• Mafsal yuvası veya toggle oturma bölgesi: Alt kısımda toggle plaka/mafsal elemanının yük aktardığı noktadır.
• Pitman göz koruma plakası: Malzeme sızıntısı ve abrazyonun pitman ana gövdesine zarar vermesini önleyen değiştirilebilir koruyucu parçadır.
• Çene palası bağlantı yüzeyleri: Hareketli çene aşınma plakalarının bağlandığı temas alanlarıdır.

Çalışma sırasında eksantrik mil döner, rulmanlar üzerinden pitman gövdesine salınımlı hareket verir. Alt mafsal bölgesi bu hareketi yönlendirir ve hareketli çene sabit çeneye yaklaşarak malzemeyi kırar. Bu çevrim boyunca pitman; basma, çekme, eğilme ve darbeli yorulma yüklerinin birleşik etkisi altında çalışır.

Bu nedenle pitman arızaları çoğu zaman tek sebepten oluşmaz. Yetersiz gresleme, yanlış montaj, yabancı metal kaçışı, aşırı besleme, mafsal yuvası aşınması ve koruma plakasının ihmal edilmesi birbirini besleyen zincir arızalara dönüşebilir.

Pitman’da Görülen Başlıca Aşınma ve Arızalar

1) Yatak yuvası aşınması veya gevşemesi

Pitman arızalarının en kritiklerinden biri yatak yuvasındaki ölçü kaybıdır. Rulmanın yuva içinde gevşek çalışması; ısınma, oturma yüzeyinde aşınma, dönme izleri, metal tozu oluşumu ve eksen kaçıklığına yol açabilir. İleri durumda yeni rulman takılsa bile kısa sürede tekrar arıza verir.

2) Çatlak oluşumu

Pitman gövdesinde, özellikle kesit geçişlerinde, kaynak dikişi yakınlarında, yatak yuvası çevresinde ve mafsal bölgesinde yorulma çatlakları görülebilir. Vuruntu ile çalışan kırıcılar, metal sıkışması yaşayan makineler ve uzun süre balanssız yüklenen üniteler çatlağa daha yatkındır.

3) Mafsal yuvası aşınması

Toggle veya mafsal oturma yüzeyinde aşınma olduğunda yük aktarımı düzgün olmaz. Sonuçta pitman hareket karakteri bozulur, alt bölgede vuruntu oluşur ve CSS dalgalanabilir. Bu durum çene palası aşınmasını da hızlandırabilir.

4) Pitman göz koruma plakası aşınması

Koruma plakası, ana gövdeyi aşındırıcı malzemeden korur. Bu plaka inceldiğinde veya tamamen bittiğinde malzeme doğrudan pitman gövdesine işler. Böylece normalde ucuz ve hızlı değişecek bir sarf parça ihmal edilerek pahalı ana gövde onarımı gündeme gelir.

5) Yatak hasarı

Her yatak arızası pitman arızası değildir; ancak pitman geometrisi ve yuva durumu yatak ömrünü doğrudan etkiler. Yağlama eksikliği, kirli gres, yanlış boşluk sınıfı, hatalı montaj ve yuva kaçıklığı; makaralarda çizilme, bilezikte aşınma ve sıcaklık artışına neden olabilir.

Aşınma ve Arıza Belirtileri

Pitman arızaları çoğu zaman birdenbire ortaya çıkmaz; önceden izlenebilen belirtiler verir. Bu belirtilerin erken fark edilmesi plansız duruşun önüne geçer.

• Yatak sıcaklığında artış: Tek tarafta belirgin sıcaklık farkı, sürekli yükselen sıcaklık veya kısa sürede aşırı ısınma.
• Vuruntu ve metalik ses: Özellikle boşta çalışma, yük değişimi veya iri malzeme geçişinde duyulan tok sesler.
• CSS kararsızlığı: Aynı ayar korunmasına rağmen ürün boyutunda dalgalanma veya kırma açıklığında stabil olmayan davranış.
• Düzensiz gres çıkışı: Gres gelmemesi, yanık kokulu çıkış, aşırı metalik partikül veya renk değişimi.
• Alt mafsal bölgesinde toz ve malzeme birikmesi: Temizlenmeyen bölgede aşınmanın hızlanması.
• Koruma plakasında incelme veya kırılma: Pitman ana gövdesi artık doğrudan aşınma riskindedir.
• Gövde üzerinde kılcal çatlak izleri: Boya altında saç teli gibi çizgiler, pas izleri veya yağ/gres sızıntı yolu.

Bu belirtilerden biri görüldüğünde sadece semptomu gidermek yeterli değildir. Örneğin rulmanı değiştirip yuva ölçüsünü kontrol etmemek, arızanın kısa sürede geri dönmesine neden olur.

Kontrol ve Ölçüm Nasıl Yapılmalı?

Pitman kontrolü hem işletme sırasında gözlemsel olarak hem de planlı duruşlarda ölçüsel olarak yapılmalıdır. Ölçüm adımlarında üreticinin kullanım kılavuzu, teknik resim ve montaj talimatı esas alınmalıdır.

Günlük ve vardiyalık kontroller

• Yatak sıcaklığını trend olarak izleyin. Tek bir sayıdan çok, önceki günlere göre değişim önemlidir.
• Gres akışını ve purge durumunu kontrol edin. Çıkışta kir, su veya metal partikül olup olmadığına bakın.
• Makine sesini dinleyin. Ritim dışı vuruntu, sürtme veya tıkırtı varsa kayıt altına alın.
• Alt mafsal bölgesinde malzeme birikimi olup olmadığını kontrol edin.
• Pitman göz koruma plakasında incelme, gevşeme veya kırık var mı gözleyin.

Planlı duruşta yapılacak ölçümler

• Yatak yuvası ölçümü: İç çap, ovalite, koniklik ve yüzey durumu uygun ölçü aletleriyle kontrol edilir.
• Mil ve oturma yüzeyi kontrolü: Rulman bileziklerinin çalıştığı mil yüzeyinde çizik, aşınma, mavi renklenme veya çap kaybı araştırılır.
• Mafsal yuvası ölçümü: Toggle oturma yüzeyinin aşınma derinliği, açı bozulması ve yüzey ezilmesi incelenir.
• Çatlak kontrolü: Önce görsel muayene, gerekirse penetrant veya manyetik parçacık yöntemi uygulanır. Derin veya kritik bölgelerde ileri NDT gerekebilir.
• Koruma plakası kalınlık kontrolü: Aşınma sınırı üretici çizimine göre değerlendirilir.

Buradaki periyotlar genel bir çerçevedir. Beslenen malzemenin sertliği, nemi, kil oranı, yabancı metal riski ve vardiya süresi gibi etkenler bakım sıklığını değiştirir. Nihai kriter her zaman üreticinin kullanım kılavuzu ve gerçek saha verileridir.

Periyodik Bakımda Dikkat Edilecekler

Pitman bakımında en kritik konu, arıza olduktan sonra müdahale etmek değil, arızaya giden zinciri kırmaktır.

Yağlama disiplini

Düzenli gresleme şarttır; ancak fazla gresleme de en az yetersiz gres kadar zararlı olabilir. Aşırı gres; keçe hasarı, sıcaklık artışı ve kir tutma riskini artırabilir. Farklı sabun yapısına sahip greslerin karıştırılması da yağlayıcı performansını bozabilir. Kullanılacak gres tipi, miktarı ve periyodu için mutlaka üreticinin kullanım kılavuzu esas alınmalıdır.

Mafsal bölgesinin temiz tutulması

Alt mafsal bölgesinde ince malzeme, çamur veya demir parçaları birikirse toggle oturma yüzeyleri hatalı yüklenir. Bu durum hem mafsal yuvasını hem pitman alt göz bölgesini yorar. Temizlik, küçük gibi görünen ama pitman ömrünü ciddi etkileyen bir iştir.

Metal ayırıcı kullanımı

Besleme hattında metal ayırıcı veya mıknatıs kullanılması, pitman dahil tüm kırıcı mekanizmasını korur. Kırılamayan yabancı metal parçaları; yatak darbeleri, çatlak başlangıcı, mafsal kırığı ve ani duruşların önemli nedenlerindendir.

CSS ve besleme düzeni

Sürekli aç-kapa besleme, dengesiz yüklenme ve aşırı iri blok girişi pitman üzerinde darbeli yorulmayı artırır. Kırıcı boğazına mümkün olduğunca dengeli ve kontrollü besleme yapılmalıdır.

Onarım ve Değişim İşlemleri: Adım Adım

1) Güvenli duruş ve LOTO

Pitman üzerinde çalışmadan önce LOTO yani kilitleme-etiketleme prosedürü eksiksiz uygulanmalıdır. Çeneli kırıcılar yüksek ataletli döner parçalar, sıkışmış malzeme, germe elemanları ve potansiyel mekanik enerji içerir.

1. Beslemeyi durdurun ve kırma odasını mümkün olduğunca boşaltın.
2. Ana elektrik beslemesini kesin, kilitleyin ve etiketleyin.
3. Varsa hidrolik, pnömatik ve yardımcı enerji kaynaklarını izole edin.
4. Volan, kasnak, eksantrik mil ve hareketli parçaların tamamen durduğunu doğrulayın.

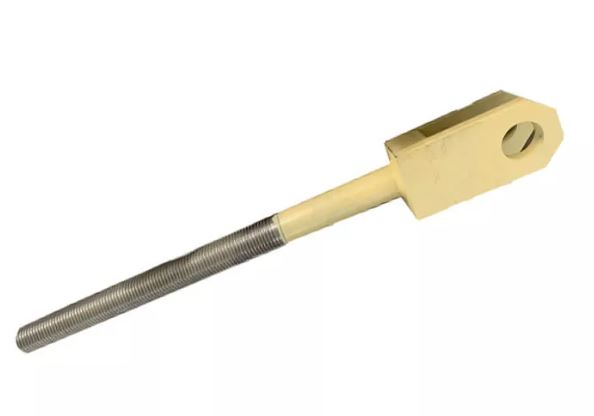

5. Germe çubuğu, yay veya diğer depolanmış mekanik enerjileri güvenli konuma alın.
6. Hareketli elemanları uygun kaldırma ve destek ekipmanlarıyla emniyete alın.
7. Çalışma alanını temizleyin; askıda yük altında çalışmayın.

LOTO uygulanmadan pitman sökümüne başlanması ciddi yaralanma ve ölüm riski taşır.

2) Yatak değişimi

1. Demontaj öncesi işaretleme: Kapak, şim, spacer ve yön bilgilerini sökmeden önce işaretleyin.
2. Söküm: Uygun çekme ekipmanı veya onaylı ısıtma yöntemi kullanın. Darbe ile söküm, yuvalara zarar verebilir.
3. Temizlik: Tüm temas yüzeylerini gres, çapak ve oksit kalıntısından arındırın.
4. Hasar analizi: Eski rulmanda pitting, çizilme, renk değişimi, cage hasarı veya dönme izi var mı kontrol edin. Bu bulgular kök neden analizi için önemlidir.
5. Yuva ve mil ölçümü: Yeni rulman takmadan önce pitman yuvası ve mil toleransları mutlaka doğrulanmalıdır.
6. Montaj: Rulman, keçe ve kilitleme elemanlarını montaj talimatına göre takın. Uygunsuz kuvvet uygulamayın.
7. Yağlama ve ilk çalıştırma: Doğru gres ile doldurun, kısa süreli test çalışması yapın ve sıcaklık trendini izleyin.

3) Yatak yuvası işleme veya onarımı

Yatak yuvası aşınmışsa yalnız rulman değişimi çözüm olmaz. Bu durumda uygulanacak yöntem, aşınma miktarına ve tasarıma göre belirlenir:

• Yuvanın yeniden işlenmesi,
• Üretici onayı varsa burç/sleeve uygulaması,
• Kontrollü dolgu kaynağı sonrası hassas işleme,
• Ekonomik değilse pitmanın komple değişimi.

Burada kritik nokta, eksen kaçıklığının ve ölçü toleranslarının korunmasıdır. Yatak yuvası işleme işi sıradan bir torna operasyonu gibi görülmemelidir; referans eksenler ve eşmerkezlilik mutlaka korunmalıdır.

4) Çatlak onarımı

1. Çatlağın başlangıç ve bitiş noktalarını NDT ile belirleyin.
2. Çatlak boyunca yüzey hazırlığı yapın, gerekiyorsa çatlak tamamen temizlenene kadar açın.
3. Parçanın malzemesine uygun kaynak prosedürü belirleyin.
4. Gerekli ise kontrollü ön ısıtma ve paso arası sıcaklık takibi uygulayın.
5. Kaynak sonrası taşlama, gerekiyorsa işleme ve son NDT yapın.
6. Çatlak nedeni çözülmeden parçayı devreye almayın.

Yatak yuvasına veya kritik yük bölgelerine yakın çatlaklarda, onarım kararı mutlaka deneyimli mühendislik değerlendirmesi ile verilmelidir. Bazı çatlaklar tamir edilebilirken, bazı durumlarda parça değişimi daha güvenli ve ekonomiktir.

5) Mafsal yuvası ve koruma plakasının yenilenmesi

Mafsal yuvasında aşınma varsa oturma yüzeyi üretici geometrisine geri getirilmelidir. Geçici dolgu veya uygunsuz şimleme, yük dağılımını bozar. Pitman göz koruma plakası ise sarf parça mantığıyla ele alınmalı, ana gövdeye aşınma ulaşmadan değiştirilmelidir.

Sık Yapılan Hatalar

• Sadece rulmanı değiştirip yuva ölçüsünü kontrol etmemek.
• Farklı gresleri karıştırmak veya uygunsuz viskozitede gres kullanmak.
• Koruma plakasını sonuna kadar kullanmak ve ana gövde aşınmasını görmezden gelmek.
• Mafsal bölgesini temizlememek.
• Çatlak varken üretime devam etmek.
• Kaynak onarımını prosedürsüz yapmak.
• Montajda yanlış sıkma, yanlış yön veya eksik şim kullanmak.
• Metal ayırıcı olmadan riskli besleme yapmak.

Bu hataların ortak sonucu, kısa parça ömrü ve artan plansız duruştur. Pitman arızalarında çoğu kez parça değil, bakım disiplini gerçek sorundur.

Arıza Teşhis Tablosu

Yedek Parça Seçimi ve Tedarikinde Nelere Dikkat Edilmeli?

Pitman gibi kritik bir parçada sadece parça adıyla sipariş vermek yeterli değildir. Kırıcı marka-modeli, seri numarası, revizyon bilgisi, çizim numarası ve montaj varyasyonu dikkate alınmalıdır. Bu kapsamda Çeneli Kırıcı Yedek Parçaları seçerken aşağıdaki başlıklar önem taşır.

Orijinal ve muadil parça değerlendirmesi

Orijinal parça, üretici geometrisi ve malzeme spesifikasyonuna uygunluk açısından avantaj sağlar. Muadil parça ise ancak çizim, tolerans, malzeme ve kalite kontrol bakımından doğrulanmışsa tercih edilmelidir. Muadil seçiminde yalnız fiyat odaklı yaklaşım, pitman gibi ana taşıyıcı parçalarda yüksek risk yaratır.

Malzeme bilgisi

Pitman ana gövdesinin malzemesi ile koruma plakasının malzemesi aynı olmayabilir. Ana gövdede tokluk ve yorulma dayanımı öne çıkarken, koruma plakasında aşınma direnci ön plandadır. Bu nedenle sadece “sert malzeme” istemek doğru yaklaşım değildir; görev yerine uygun malzeme seçilmelidir.

Ölçü ve tolerans doğrulaması

Yatak yuvası çapı, eşmerkezlilik, mafsal oturma açısı, bağlantı delikleri ve referans yüzeyler çizime uygun olmalıdır. Pitman kritik bir montaj parçası olduğu için tolerans dışı küçük sapmalar bile rulman ömrünü ciddi etkileyebilir.

Sertifika ve kalite kayıtları

• Malzeme sertifikası
• Isıl işlem kaydı varsa ilgili raporlar
• Ölçüsel kontrol raporu
• Kaynaklı imalatlarda kaynak prosedürü ve operatör yetkinliği kayıtları
• Gerekli görülen NDT raporları

Özellikle yatak yuvası işlenmiş pitmanlarda son ölçü raporunun ve kritik yüzey kalite kontrollerinin bulunması önemlidir.

Lojistik ve stok planı

Pitman her zaman rafta bekletilen bir parça olmayabilir. Uzun teslim süreleri üretimi etkileyebileceği için, kritik tesislerde rulman seti, koruma plakası, mafsal aşınma parçaları ve ilgili bağlantı elemanları için önleyici stok stratejisi düşünülmelidir.

SSS

Pitman ile hareketli çene aynı şey midir?

Sahada bazen aynı anlamda kullanılsa da teknik olarak tam aynı değildir. Pitman, hareketli çene sisteminin ana taşıyıcı gövdesidir. Üzerine çene palası, bağlantı elemanları ve ilgili diğer parçalar monte edilir.

Pitman ne zaman değiştirilmelidir?

Kesin süre vermek doğru değildir. Değişim kararı; çatlak durumu, yatak yuvası onarılabilirliği, mafsal bölgesinin hasarı, maliyet ve güvenlik değerlendirmesine göre verilir. Nihai karar için üreticinin kullanım kılavuzu ve ölçüm sonuçları birlikte değerlendirilmelidir.

Yatak ısınıyorsa hemen rulman mı değişmelidir?

Hayır. Önce gres tipi/miktarı, kirlenme, yuva ölçüsü, montaj doğruluğu ve yük koşulları incelenmelidir. Sadece rulmanı değiştirip kök nedeni çözmemek sık yapılan bir hatadır.

Koruma plakası bitmişse kaynakla idare edilebilir mi?

Geçici çözümler çoğu zaman ana gövdeyi daha pahalı hale getirir. Koruma plakası bir sarf parçadır; zamanında değiştirilmesi en doğru yaklaşımdır.

Pitman çatlağı her zaman tamir edilebilir mi?

Hayır. Çatlağın yeri, boyu, ilerleme durumu ve malzeme türü belirleyicidir. Kritik bölgelerde bazı çatlaklar için güvenli çözüm parça değişimi olabilir.

Bakım sıklığı nasıl belirlenmelidir?

Malzeme sertliği, kapasite kullanımı, besleme düzeni, çalışma saati ve saha deneyimi dikkate alınmalıdır. Genel periyotlar yol gösterir; ancak esas referans üreticinin kullanım kılavuzu ve tesisin kendi bakım kayıtlarıdır.
