Çeneli kırıcıda ürün boyutunu belirleyen en önemli parametre kapalı taraf ayarı (CSS – closed side setting), bu ayarı yapan düzenek ise ayar sistemidir. Ayar sistemi; mafsal plakasının arka dayanma noktasını ileri veya geri alarak hareketli çene ile sabit çene arasındaki en dar mesafeyi değiştirir. Doğru çalışan bir ayar sistemi, çene plakaları aşındıkça CSS’nin hızlıca düzeltilmesini, farklı ürünler için kırıcının kolayca yeniden ayarlanmasını ve aşırı yük durumunda kırıcının korunmasını sağlar.
Bu rehberde şimli, kamalı ve hidrolik ayar sistemlerinin nasıl çalıştığını, CSS’nin doğru ölçüm yöntemini, ayar parçalarında görülen arızaları, bakım ve değişim adımlarını ve yedek parça seçiminde dikkat edilmesi gerekenleri ayrıntılı olarak anlatıyoruz. Çeneli kırıcının genel işletmesi için çeneli kırıcı kılavuzumuza bakabilirsiniz.
CSS ve OSS Nedir?
CSS (kapalı taraf ayarı), hareketli çenenin sabit çeneye en çok yaklaştığı anda iki çene plakasının diş tepeleri arasındaki en dar mesafedir. OSS (açık taraf ayarı) ise çenelerin en uzak olduğu andaki mesafedir. İkisi arasındaki fark kırıcının stroğunu (kursunu) verir. Ürünün üst boyutu büyük ölçüde CSS ile belirlenir; ancak ürünün bir kısmı OSS’ye yakın boyutta çıkabildiği için ürün eğrisi CSS’nin biraz üzerine uzanır.
- CSS küçüldükçe ürün incelir, ancak kapasite düşer ve kırma kuvvetleri artar.
- CSS büyüdükçe kapasite artar, ürün irileşir ve ikincil kırıcıya daha fazla yük gider.
- Çene plakaları aşındıkça CSS kendiliğinden büyür; bu nedenle düzenli ölçüm ve ayar gerekir.
Ayar Sistemi Türleri
1. Şimli ayar sistemi
Mafsal bloğunun (toggle block) arkasına yerleştirilen çelik şim (ara plaka) paketleriyle çalışır. Şim eklendiğinde mafsal plakası öne itilir ve CSS küçülür; şim çıkarıldığında CSS büyür. Basit ve güvenilir bir sistemdir, ancak ayar sırasında kırıcının durdurulması, gerginin gevşetilmesi ve şimlerin elle değiştirilmesi gerekir. Şimler genellikle farklı kalınlıklarda takım hâlinde tedarik edilir.
2. Kamalı ayar sistemi
Birbiri üzerinde kayan iki eğimli kama ile çalışır. Kamalardan biri vida mili veya hidrolik silindirle hareket ettirildiğinde mafsal bloğu öne veya arkaya kayar. Şim değişimine göre daha hızlı ve hassas ayar sağlar. Kama yüzeylerinin temiz ve yağlı tutulması, kilitleme düzeninin çalışır durumda olması önemlidir.
3. Hidrolik ayar sistemi
Mafsal kirişinin arkasındaki hidrolik silindirler, ayarı bir düğmeyle değiştirmeyi mümkün kılar. Birçok tasarımda aynı silindirler aşırı yük koruması olarak da çalışır: kırılamayan bir parça odaya girdiğinde basınç tahliye edilir, çene açılır ve parça geçtikten sonra sistem önceki ayara döner. Bu, mafsal plakasının sigorta olarak kırılmasına gerek bırakmadan kırıcıyı korur.
| Özellik | Şimli | Kamalı | Hidrolik |
|---|---|---|---|
| Ayar süresi | Uzun (söküm gerekir) | Orta | Kısa |
| Ayar hassasiyeti | Şim kalınlığı kadar | Kademesiz | Kademesiz |
| Aşırı yük koruması | Mafsal plakası kırılır | Mafsal plakası kırılır | Hidrolik tahliye ile |
| Bakım ihtiyacı | Şim temizliği ve düzlüğü | Kama yüzeyleri, vida mili | Silindir keçeleri, hortumlar, yağ, akümülatör |
| Yatırım | Düşük | Orta | Yüksek |
CSS Nasıl Doğru Ölçülür?
- Kırıcıyı ve besleyiciyi durdurun, kilitleme/etiketleme (LOTO) uygulayın.
- Kırma odasını ve çıkış ağzını boşaltın.
- Ölçümü diş tepesinden diş tepesine yapın. Diş tepesinden diş dibine yapılan ölçüm, gerçek CSS’den büyük sonuç verir.
- Hareketli çenenin en kapalı konumunu bulmak için volanı (üreticinin izin verdiği şekilde) yavaşça çevirin veya kurşun bloğu yöntemini kullanın.
- Kurşun yöntemi: çalışan kırıcıya ipe bağlı kurşun parçası bırakılır, ezilen kurşunun en ince kalınlığı ölçülür. Bu yöntem yalnızca üreticinin tarif ettiği güvenlik önlemleriyle ve yetkili personel tarafından uygulanmalıdır.
- Ölçümü çene genişliği boyunca birkaç noktada tekrarlayın; çeneler eşit aşınmadıysa farklı değerler çıkabilir.
Ölçüm sonucunu, çene plakalarının durumu ve işlenen tonajla birlikte kayıt altına almak, plaka değişim zamanını öngörmenizi kolaylaştırır. Çene plakaları hakkında ayrıntılar için çene plakaları rehberimize bakabilirsiniz.
Ayar Sistemi Parçaları ve Görevleri
- Mafsal bloğu (toggle block / toggle beam): Mafsal plakasının arka yuvasını taşır, ayar kuvvetini iletir.
- Şimler: Mafsal bloğunun arkasındaki boşluğu dolduran çelik ara plakalar.

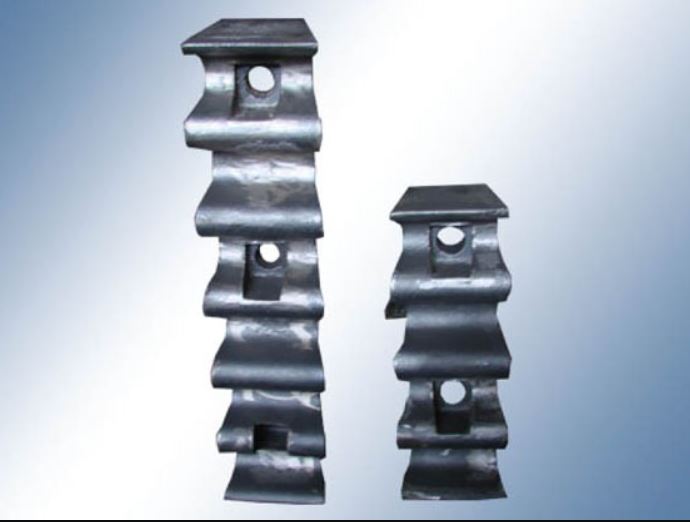

- Ayar kamaları: Kamalı sistemlerde eğimli yüzeylerle ayarı sağlayan parçalar.
- Vida mili ve somunları: Kamaları hareket ettiren mekanik tahrik.
- Hidrolik silindirler, valf bloğu ve akümülatör: Hidrolik ayar ve aşırı yük koruması.
- Kilitleme elemanları: Ayarın titreşimle kaymasını önleyen cıvata, kama veya hidrolik kilit.
Arıza ve Aşınma Belirtileri
- CSS’nin kısa sürede kendiliğinden büyümesi (ayar kayması),
- Şimlerde ezilme, kıvrılma, çapak; şim paketinin oynaması,
- Kama yüzeylerinde çizik, oyuk veya yapışma; kamanın zor hareket etmesi,
- Hidrolik silindirde yağ kaçağı, basınç kaybı, ayarın tutmaması,
- Aşırı yük sonrası sistemin önceki ayara dönmemesi,
- Mafsal bloğu yuvasında aşınma ve mafsal plakasının düzgün oturmaması.
Kontrol ve Bakım Takvimi
| Kontrol | Periyot | Yöntem |
|---|---|---|
| CSS ölçümü | Haftalık ve her çene müdahalesinden sonra | Diş tepesinden ölçüm veya kurşun yöntemi |
| Mafsal bölgesi temizliği | Her vardiya | Su veya basınçlı hava ile, LOTO altında |
| Şim paketi durumu | Her ayarda | Düzlük ve temizlik kontrolü |
| Kama yüzeyleri ve vida mili | Aylık | Temizlik, yağlama, aşınma kontrolü |
| Hidrolik basınç ve kaçak | Günlük | Manometre ve gözle kontrol |
| Hidrolik yağ ve filtre | Üretici periyodunda | Yağ analizi, filtre değişimi |
Şimli Sistemde Ayar Değişimi Adım Adım
- Kırıcıyı durdurun, LOTO uygulayın, odayı boşaltın.
- Mafsal bölgesini temizleyin.
- Gergi yaylarını kontrollü şekilde gevşetin (bkz. gergi çubukları ve yayları).
- Mafsal bloğunu üreticinin kaldırma/itme aparatıyla geri alın.
- Hedef CSS’ye göre şim ekleyin veya çıkarın; şimlerin temiz ve düz olduğundan emin olun.
- Mafsal bloğunu yerine oturtun, mafsal plakasının iki yuvaya tam oturduğunu kontrol edin.
- Gergiyi yeni konuma göre ayarlayın.
- CSS’yi ölçerek doğrulayın, boşta ve yüklü çalıştırın.
Sık Yapılan Hatalar
- CSS’yi minimum değerin altına indirmek: Kırma kuvvetleri aşırı artar; yatak, gövde ve mafsal plakası hasar görür.
- Kirli şimler kullanmak: Şimler arasındaki malzeme ezilir, ayar zamanla kayar.
- Ayar sonrası gergiyi düzeltmemek: Mafsal plakası gevşek kalır, vuruntu başlar.
- Hidrolik sistemde yanlış yağ kullanmak: Keçeler zarar görür, kaçak ve basınç kaybı oluşur.
- Ölçümü diş dibinden yapmak: Gerçek CSS’den büyük değer okunur, ürün beklenenden iri çıkar.
Arıza Teşhis Tablosu
| Belirti | Olası neden | Çözüm |
|---|---|---|
| Ürün iri, CSS büyük | Çene aşınması, ayar kayması | CSS ölçün, ayarlayın; çeneleri çevirin/değiştirin |
| Ayar sürekli kayıyor | Kirli/ezilmiş şim, gevşek kilit, hidrolik kaçak | Şimleri yenileyin, kilitleri kontrol edin, keçeleri değiştirin |
| Kama hareket etmiyor | Korozyon, malzeme sıkışması, yağsızlık | Temizlik ve yağlama; aşınmış kamayı değiştirin |
| Aşırı yük sonrası ayar dönmüyor | Hidrolik valf veya akümülatör arızası | Valf ve ön dolum basıncını kontrol edin |
| Mafsal plakası düzgün oturmuyor | Mafsal bloğu yuvası aşınmış | Yuva parçasını değiştirin, bloğu kontrol edin |
Sahadan Bir Örnek: Kayan Ayar
Bir kireçtaşı tesisinde çeneli kırıcının ürünü her hafta biraz daha irileşiyor, ikincil konik kırıcı aşırı yükleniyordu. Ekip başlangıçta çene plakalarının hızlı aşındığını düşündü. İnceleme sonucunda şim paketinin arasına ince malzeme girdiği, ezilen malzemenin şimlerin arasında sıkışıp zamanla “kaydığı” ve CSS’nin ayardan bağımsız olarak büyüdüğü anlaşıldı. Şimler temizlenip düzlükleri kontrol edildi, ezilmiş şimler yenilendi ve mafsal bölgesi günlük temizlik prosedürüne eklendi. Ayar kayması durdu, ikincil kırıcının yükü dengelendi.
Ayar Sistemi Yedek Parça Seçimi
- Şimler: Kalınlık toleransı, düzlük ve malzeme sertliği; takım hâlinde farklı kalınlıklar.
- Kamalar ve vida milleri: Doğru eğim açısı, yüzey sertleştirme, diş ölçüsü.
- Mafsal bloğu ve yuvalar: Mafsal plakası profiliyle uyum.
- Hidrolik elemanlar: Silindir ölçüsü, çalışma basıncı, keçe malzemesi, akümülatör hacmi.
CSP Mühendislik; şim takımları, ayar kamaları, mafsal blokları ve hidrolik ayar elemanlarını çeneli kırıcı yedek parçaları kapsamında temin eder. Satın almadan önce kırıcı modeli, seri numarası ve mevcut parça ölçülerini paylaşmanız doğru parçanın hızlı tedarikini sağlar.
Satın Alma Öncesi Kontrol Listesi
- Ayar sisteminin tipi (şim, kama, hidrolik) belirlendi mi?
- Kırıcının izin verdiği minimum ve maksimum CSS biliniyor mu?
- Şim takımında kalınlık dağılımı ihtiyaca uygun mu?
- Kama ve vida mili ölçüleri ile malzeme sertliği kontrol edildi mi?
- Hidrolik sistem için keçe seti, hortum ve akümülatör ihtiyacı değerlendirildi mi?
İş Güvenliği
- Ayar işlemleri yalnızca kırıcı durdurulmuş ve kilitlenmişken yapılmalıdır.
- Hidrolik sistemlerde basınç tahliye edilmeden bağlantılar açılmamalıdır.
- Mafsal bloğu ve şimler ağır parçalardır; uygun kaldırma ekipmanı kullanılmalıdır.
Sık Sorulan Sorular
CSS ne sıklıkla kontrol edilmelidir?
En az haftada bir ve her çene plakası çevirme/değişiminden sonra. Aşındırıcı malzemelerde daha sık ölçüm önerilir.
Şimli sistemden hidrolik ayara geçilebilir mi?
Bazı modeller için dönüşüm setleri mevcuttur; gövde yapısına ve üretici onayına bağlıdır.
CSS’yi küçültmek ikincil kırıcının yükünü her zaman azaltır mı?
İkincil kırıcıya giden malzeme incelir, ancak birincil kırıcının kapasitesi düşer ve aşınması artar. Tesis dengesi bütün olarak değerlendirilmelidir.
Hidrolik ayarlı kırıcıda mafsal plakası hiç kırılmaz mı?
Hidrolik tahliye sistemi çoğu aşırı yük olayında koruma sağlar; yine de mafsal plakası ve yuvaları aşınma parçasıdır ve kontrol edilmelidir.
Kurşun yöntemi güvenli midir?
Doğru uygulandığında doğru sonuç verir; ancak çalışan kırıcıya yakın çalışma gerektirdiği için yalnızca üreticinin prosedürüne göre ve eğitimli personel tarafından yapılmalıdır.
Çeneli Kırıcı Ayar Sistemi İçin Yedek Parça ve Servis
CSP Mühendislik, çeneli kırıcı imalatçısı olarak ayar sistemi parçalarını, şim takımlarını, kamaları ve hidrolik ayar elemanlarını çeneli kırıcı yedek parçaları kapsamında temin eder; sahada ayar sistemi revizyonu ve CSS kalibrasyonu için servis ekibimizle destek verir. Kırıcınızın modelini paylaşarak hızlı teklif almak için WhatsApp hattımızı kullanabilirsiniz.
