Bir taş ocağının kârlılığı, ilk patlatmadan çok önce, planlama aşamasında belirlenir. Rezervin doğru tahmin edilmemesi, kalite değişkenliğinin hesaba katılmaması, yanlış basamak tasarımı veya kırma tesisinin uygun olmayan bir yere kurulması, ocağın ömrü boyunca yüksek maliyet ve güvenlik riski olarak geri döner. İyi bir ocak planı ise güvenli, verimli ve öngörülebilir bir üretim sağlar.
Bu rehberde agrega ve endüstriyel hammadde ocakları için planlamanın temel adımlarını; jeolojik etüt, rezerv ve kalite modeli, basamak ve şev tasarımı, yol ve rampa planı, ekipman filosu, kırma tesisi yer seçimi, izin süreçleri ve rehabilitasyon başlıklarıyla ele alıyoruz.
1. Jeolojik Etüt ve Sondaj
Planlamanın temeli, yatağın doğru tanınmasıdır.
- Yüzey jeolojisi: Kayaç türleri, tabakalanma, faylar, çatlak sistemleri, karstik boşluklar ve örtü tabakası haritalanır.
- Sondaj: Karotlu sondajlar, kayacın derinlikle değişimini, kalite zonlarını ve örtü kalınlığını gösterir. Sondaj aralığı, yatağın karmaşıklığına göre belirlenir.
- Numune ve testler: Agrega kalitesi (Los Angeles aşınma, su emme, donma-çözülme, alkali-silika reaktivitesi), kimyasal analiz (kireç, çimento hammaddesi için), dayanım ve aşındırıcılık testleri yapılır. Kayaç testlerinin tesis tasarımına etkisini kayaç kırılabilirliği rehberimizde ele aldık.
- Hidrojeoloji: Yeraltı suyu seviyesi, ocak tabanının kotunu ve drenaj ihtiyacını belirler.
2. Rezerv Hesabı ve Kalite Modeli
Sondaj ve etüt verileriyle yatağın üç boyutlu modeli oluşturulur. Bu model:
- Toplam kaynak ve ekonomik olarak üretilebilir rezerv miktarını,
- Kalite zonlarını (örneğin yüksek kaliteli kalker, killi zon, dolomitik zon),
- Örtü (dekapaj) miktarını ve dekapaj oranını (atık/örtü malzemesi ile üretilebilir malzeme oranı)
gösterir. Dekapaj oranı yüksek bölgeler, birim maliyeti artırır; bu nedenle üretim sırası planlanırken düşük dekapaj oranlı bölgeler genellikle önceliklendirilir, ancak uzun vadeli ocak geometrisi de korunmalıdır.
3. Basamak ve Şev Tasarımı
| Parametre | Belirleyen Faktörler | Not |
|---|---|---|
| Basamak yüksekliği | Kayaç sağlamlığı, delici ve yükleyici ekipman, mevzuat | Yükleyicinin güvenli erişim yüksekliği dikkate alınmalı |
| Basamak şev açısı | Kayaç dayanımı, süreksizliklerin yönü | Süreksizlikler şeve doğru eğimliyse kayma riski artar |
| Basamak genişliği | Ekipman boyutu, güvenlik bermi, düşen taş tutma | Çalışma basamağı ve emniyet basamağı ayrı düşünülmeli |
| Genel şev açısı | Şev stabilitesi analizi | Uzun vadeli güvenlik için kritik |
Şev stabilitesi, ocak güvenliğinin temel konusudur. Özellikle faylı, killi veya ayrışmış zonlarda jeoteknik değerlendirme yapılmalı; şevler düzenli olarak gözlenmeli, çatlak gelişimi ve gevşek bloklar takip edilmelidir. Basamak yüksekliği ve delme düzeni ilişkisi için delme-patlatma rehberimize bakabilirsiniz.
4. Yol ve Rampa Planlaması
- Eğim: Rampa eğimi, kamyonların güvenli ve verimli çalışabileceği sınırlarda tutulmalıdır. Dik rampalar yakıt tüketimini, lastik ve fren aşınmasını artırır.
- Genişlik: Çift yönlü trafik için kamyon genişliğinin birkaç katı genişlik ve kenar emniyet setleri (berm) gerekir.
- Drenaj ve yüzey: İyi drenajlı ve düzgün yüzeyli yollar, lastik maliyetini ve çevrim süresini azaltır.
- Mesafe: Ocak ile kırma tesisi arasındaki taşıma mesafesi, toplam maliyetin önemli bir kalemidir.
Yükleme ve taşıma maliyetlerinin optimizasyonu için yükleme ve taşıma rehberimize bakabilirsiniz.
5. Üretim Planı ve Kalite Harmanlaması
Üretim planı, pazar talebi ile ocak kapasitesini eşleştirir.
- Ürün talebi: Hangi fraksiyonların (mıcır, kırma kum, stabilize, beton agregası, asfalt agregası) ne miktarda satılacağı belirlenir. Agrega standartları ve ürün kategorileri için agrega standartları rehberimize bakabilirsiniz.
- Kalite harmanlaması: Farklı kalite zonlarından gelen malzeme, ürün kalitesini sabit tutacak şekilde harmanlanır. Örneğin killi zon malzemesi, temiz zon malzemesiyle belirli oranda karıştırılabilir veya ayrı ürünlere yönlendirilebilir.
- Mevsimsellik: İnşaat sezonuna göre stok oluşturma ve stok sahası kapasitesi planlanır (stok sahası yönetimi).
- Uzun ve kısa vadeli planlar: Uzun vadeli plan (ocak ömrü boyunca geometri), yıllık plan ve haftalık–günlük patlatma ve yükleme planları birbirleriyle tutarlı olmalıdır.
6. Ekipman Filosu Boyutlandırma
Delici, ekskavatör veya yükleyici, kamyon ve yardımcı ekipman sayısı ile boyutu; hedef üretim, taşıma mesafesi, basamak tasarımı ve kırma tesisi kapasitesine göre belirlenir. Ekipmanlar birbirini beklemeyecek şekilde eşleştirilmelidir: Yükleyici kapasitesi kamyon sayısıyla, kamyon kapasitesi kırıcı haznesiyle uyumlu olmalıdır.

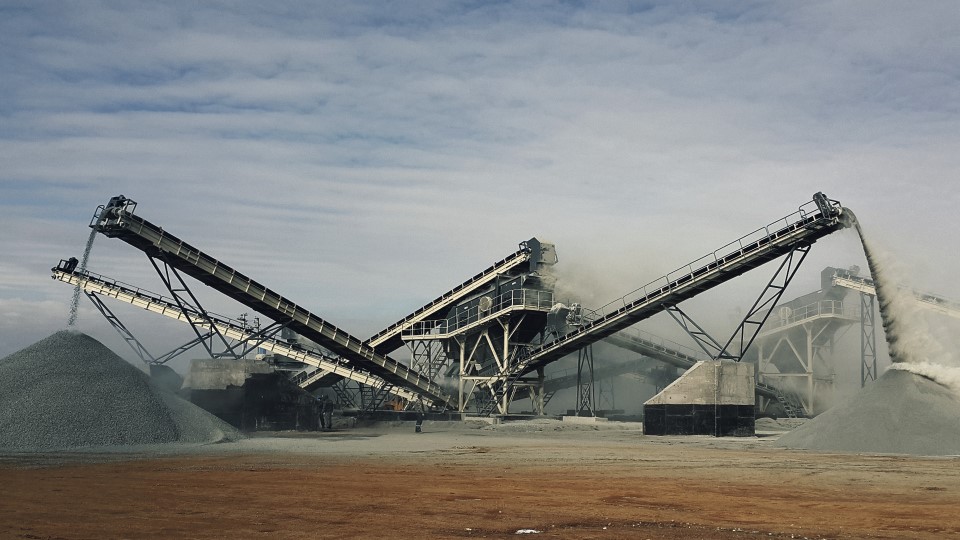

7. Kırma Tesisi Yer Seçimi ve Kapasite
| Kriter | Dikkat Edilecek Nokta |
|---|---|
| Ocağa mesafe | Taşıma mesafesini kısaltmak; ancak gelecekteki ocak ilerlemesini engellememek |
| Rezerv üzerinde olmamak | Tesis, ileride üretilecek rezervin üzerine kurulmamalı |
| Topografya | Kot farkından yararlanarak yerçekimiyle akış; kazı ve dolgu maliyeti |
| Zemin | Kırıcı ve elek temelleri için taşıma gücü |
| Su ve enerji | Yıkama suyu kaynağı, elektrik bağlantısı |
| Stok ve sevkiyat | Stok sahası alanı, kantar ve kamyon trafiği |
| Çevre | Yerleşime mesafe, hâkim rüzgâr yönü, toz ve gürültü |
Sabit ve mobil tesis seçimi de bu aşamada yapılır. Ocak yüzü sürekli ilerliyor ve mesafe artıyorsa mobil birincil kırıcı veya ocak içi kırma çözümleri değerlendirilebilir. Bu seçim için mobil mi sabit mi rehberimize, tesis tasarımının ayrıntıları için kırma eleme tesisi kurulumu rehberimize bakabilirsiniz.
8. Ruhsat, ÇED ve İzin Süreçleri
Taş ocağı işletmeciliği; maden ruhsatı, çevresel etki değerlendirmesi (ÇED) süreçleri, orman, tarım ve imar mevzuatı, işyeri açma ve çalışma izinleri, patlayıcı madde izinleri ve iş sağlığı ve güvenliği düzenlemeleri gibi çok sayıda yasal gerekliliğe tabidir. Bu süreçler zaman alır ve proje takvimine dahil edilmelidir. Güncel mevzuat ve süreçler için yetkili kurumlar ve uzman danışmanlarla çalışılmalıdır.
9. Rehabilitasyon Planı
Rehabilitasyon, ocak kapandıktan sonra düşünülecek bir konu değil, planlamanın başından itibaren uygulanacak bir süreçtir.
- Bitkisel toprak, dekapaj sırasında ayrı stoklanmalı ve korunmalıdır.
- Tamamlanan basamaklar, üretim devam ederken kademeli olarak rehabilite edilebilir.
- Son şev geometrisi, uzun vadeli stabilite ve arazi kullanımına uygun tasarlanmalıdır.
- Ağaçlandırma, su yapıları, rekreasyon alanı gibi son kullanım seçenekleri yerel toplulukla birlikte değerlendirilebilir.
Sürdürülebilirlik uygulamaları için madencilikte sürdürülebilirlik rehberimize bakabilirsiniz.
Sık Yapılan Planlama Hataları
- Yetersiz sondajla kalite değişkenliğini göz ardı etmek.
- Kırma tesisini gelecekte üretilecek rezervin üzerine kurmak.
- Rampaları dik ve dar tasarlayarak taşıma maliyetini artırmak.
- Dekapaj malzemesi ve atık için yeterli döküm alanı planlamamak.
- Pazar talebini dikkate almadan tüm ürünleri aynı oranda üretmek ve satılamayan stok biriktirmek.
- Rehabilitasyonu ocağın sonuna bırakmak.
Saha Örneği
Bir kalker ocağında, ocak ilerledikçe kırma tesisine olan taşıma mesafesinin arttığını ve kamyon sayısının sürekli artırılmak zorunda kalındığını düşünelim. Yapılan maliyet analizi, toplam ton maliyetinin önemli bir bölümünün taşımaya gittiğini gösterir. Uzun vadeli ocak planı ile birlikte değerlendirildiğinde, ocak içinde konumlandırılan mobil birincil kırıcı ve bant konveyörle taşıma alternatifinin, kamyon filosunu büyütmekten daha ekonomik olduğu sonucuna varılır. Bu karar, planlamanın tek seferlik değil, ocak ömrü boyunca güncellenen bir süreç olduğunu gösterir.
Sıkça Sorulan Sorular
Taş ocağı planlamasında ilk adım nedir?
Jeolojik etüt ve sondaj ile yatağın kalite ve miktar olarak tanınmasıdır. Diğer tüm kararlar bu verilere dayanır.
Dekapaj oranı neden önemlidir?
Satılabilir malzeme başına kaldırılması gereken örtü miktarını gösterir; maliyeti doğrudan etkiler.
Kırma tesisi ocağa ne kadar yakın olmalı?
Taşıma mesafesini azaltacak kadar yakın, ancak gelecekteki üretimi engellemeyecek ve patlatma güvenlik mesafesinin dışında kalacak şekilde konumlandırılmalıdır.
Rehabilitasyon ne zaman başlamalı?
İdeal olarak üretimle eş zamanlı, tamamlanan basamaklarda kademeli olarak başlamalıdır.
Tesis Kurulumunda Yedek Parça Planlaması
Ocak planlaması yapılırken kırma eleme tesisinin işletme dönemindeki yedek parça ihtiyacı da öngörülmelidir. Tesis ekipmanları seçilirken parça bulunabilirliği, teslim süreleri ve standartlaşma dikkate alınırsa işletme döneminde ciddi tasarruf sağlanır.
| Ekipman Grubu | İlk Yıl Stok Önerisi | Yedek Parça Sayfası |
|---|---|---|
| Birincil kırıcı | Çene plakası takımı, yanak plakaları, mafsal plakası | Çeneli kırıcı yedek parçaları |
| İkincil / tersiyer kırıcı | Manto–konkav veya darbe çubuğu takımı, perde astarları | Konik / darbeli kırıcı yedek parçaları |
| VSI kırıcı | Rotor uçları, dağıtıcı plaka, besleme borusu | Dik milli kırıcı yedek parçaları |
| Elekler | Her kat için elek yüzeyi takımı, yaylar | Titreşimli elek yedek parçaları |
| Konveyörler | Rulolar, sıyırıcı bıçakları, bant ek malzemeleri | Bantlı konveyör yedek parçaları |
| Besleyici ve bunker | Izgara çubukları, astarlar, yaylar | Besleyici / bunker yedek parçaları |
| Yıkama | Helezon kanat astarları, rulmanlar | Helezon yıkayıcı yedek parçaları |
Planlama Kontrol Listesi
- Jeolojik etüt ve sondaj programı tamamlandı mı?
- Rezerv ve kalite modeli hazırlandı mı?
- Dekapaj ve atık döküm alanları belirlendi mi?
- Basamak ve şev tasarımı jeoteknik açıdan değerlendirildi mi?
- Yol ve rampa planı ekipman filosuna uygun mu?
- Kırma tesisi rezerv dışında ve uygun mesafede mi?
- Su ve elektrik kaynakları yeterli mi?
- Pazar talebi ve ürün yelpazesi belirlendi mi?
- İzin süreçleri ve takvimi planlandı mı?
- Rehabilitasyon planı ve bitkisel toprak stoğu hazır mı?
- İş güvenliği risk değerlendirmesi yapıldı mı?
Terimler Sözlüğü
- Dekapaj: Üretilebilir malzemenin üzerindeki örtü tabakasının kaldırılması.
- Dekapaj oranı: Kaldırılan örtü miktarının üretilen malzemeye oranı.
- Basamak (bench): Ocakta üretim yapılan yatay kademe.
- Berm: Basamak ve yol kenarlarındaki emniyet seti.
- Şev açısı: Basamak yüzeyinin yatayla yaptığı açı.
- Rehabilitasyon: Kullanılan arazinin yeniden doğal veya ekonomik kullanıma kazandırılması.
Daha Fazla Soru
Ocak planı ne sıklıkla güncellenmeli?
Uzun vadeli plan birkaç yılda bir veya önemli jeolojik bilgi değişikliklerinde, yıllık plan her yıl, kısa vadeli planlar ise haftalık ve günlük olarak güncellenmelidir.
Kırma tesisi kapasitesi nasıl belirlenir?
Yıllık satış hedefi, çalışma günü ve saati, tesisin kullanılabilirlik oranı ve stok stratejisi birlikte değerlendirilerek belirlenir.
Ocak dijital olarak planlanabilir mi?
Evet. Maden planlama yazılımları, drone ölçümleri ve üç boyutlu modeller; rezerv, üretim sırası ve hacim hesaplarını büyük ölçüde kolaylaştırır.
