Bir kırma eleme tesisinin kapasitesini, ürün kalitesini ve en önemlisi işletme maliyetini belirleyen ilk faktör, işlenen kayacın kendisidir. Aynı kırıcı, yumuşak bir kalkerde aylarca çalışacak aşınma parçalarını, silisli bir kuvarsitte birkaç haftada tüketebilir. Bu nedenle kırıcı seçimi, tesis tasarımı ve yedek parça bütçesi, kayaç özelliklerinin doğru anlaşılmasıyla başlar.
Bu rehberde kırılabilirlik ve aşındırıcılığı belirleyen başlıca kayaç özelliklerini, laboratuvar testlerini, yaygın kayaç türlerinin davranışını, bu özelliklerin kırıcı seçimine ve aşınma maliyetine etkisini ele alıyoruz.
Kırılabilirlik ve Aşındırıcılık Nedir?
Kırılabilirlik, bir kayacı belirli bir boyuta küçültmek için ne kadar enerji gerektiğini ifade eder. Aşındırıcılık ise kayacın, temas ettiği metal yüzeyleri (çene, manto, darbe çubuğu, elek teli) ne kadar hızlı aşındırdığını gösterir. Bu iki özellik birbirinden bağımsızdır: Bazı kayaçlar kolay kırılır ama çok aşındırıcıdır (örneğin bazı kumtaşları), bazıları ise zor kırılır ama görece az aşındırıcıdır.
Başlıca Kayaç Özellikleri ve Testler
| Özellik / Test | Ne Ölçer? | Kullanım |
|---|---|---|
| Tek eksenli basınç dayanımı (UCS) | Kayacın basınç altında kırılma direnci (MPa) | Kırıcı tipi ve kapasite tahmini |
| Nokta yükleme indeksi | Pratik dayanım tahmini | Sahada hızlı değerlendirme |
| Los Angeles (LA) aşınma deneyi | Agreganın darbe ve sürtünme altında parçalanma direnci | Agrega kalitesi; darbeli kırıcı uygunluğu hakkında fikir |
| Bond kırma iş indeksi | Kırma için gereken enerji (kWh/t) | Kırıcı güç ve kapasite hesabı |
| Bond öğütme iş indeksi | Öğütme için gereken enerji | Değirmen boyutlandırma |
| Aşındırıcılık testleri (ör. LCPC, Bond aşınma indeksi) | Metal yüzeyi aşındırma eğilimi | Aşınma parçası ömrü ve maliyeti tahmini |
| Silis (SiO₂) / serbest kuvars içeriği | Aşındırıcı mineral oranı | Aşınma ve toz (silika) riski |
| Yoğunluk | Birim hacim ağırlığı | Kapasitenin ton cinsinden hesabı |
| Nem ve kil içeriği | Yapışkanlık ve tıkanma eğilimi | Besleyici, elek ve yıkama ihtiyacı |
Bu testlerin sonuçları, tek başına değil birlikte değerlendirilmelidir. Örneğin yüksek UCS’ye sahip ama düşük silisli bir kayaç konik kırıcıda ekonomik olarak kırılabilirken, orta dayanımlı ama yüksek silisli bir kayaç darbeli kırıcıda çok yüksek aşınma maliyeti yaratabilir.
Yaygın Kayaç Türleri ve Kırma Davranışı
| Kayaç | Genel Dayanım | Aşındırıcılık | Kırma Notu |
|---|---|---|---|
| Kalker (kireçtaşı) | Düşük–orta | Düşük | Darbeli kırıcılar için ideal; iyi kübik ürün |
| Dolomit | Orta | Düşük–orta | Darbeli veya konik kırıcı; ince oranı dikkate alınmalı |
| Mermer | Orta | Düşük | Darbeli kırıcılarla rahat kırılır |
| Bazalt | Yüksek | Orta | Çeneli + konik kırıcı; tersiyerde VSI ile şekil iyileştirme |
| Andezit | Orta–yüksek | Orta | Konik kırıcı ağırlıklı devreler |
| Diyabaz | Yüksek | Orta–yüksek | Konik kırıcı; aşınma parçası seçimi önemli |
| Granit | Yüksek | Yüksek (kuvars) | Çeneli + konik kırıcı; darbeli kırıcıda aşınma maliyeti yüksek |
| Kuvarsit | Çok yüksek | Çok yüksek | Basınçla kırma (çeneli, konik); darbeli kırıcı genellikle ekonomik değil |
| Dere çakılı | Değişken | Genellikle yüksek (silisli) | Konik kırıcı ve VSI; yıkama ihtiyacı |
Not: Aynı isimli kayaçlar farklı ocaklarda çok farklı özellikler gösterebilir. Tablodaki değerlendirmeler geneldir; kesin karar için laboratuvar testleri yapılmalıdır.
Kırıcı Seçimine Etkisi: Darbeli mi Konik mi?
Kayaç özellikleri, özellikle ikincil kırma kademesinde darbeli kırıcı ile konik kırıcı arasındaki seçimde belirleyicidir.
- Darbeli kırıcılar, düşük aşındırıcılığa sahip kalker, dolomit, mermer gibi kayaçlarda yüksek kırma oranı ve çok iyi kübik ürün sağlar. Ancak silis oranı yüksek kayaçlarda darbe çubukları ve perde astarları hızla aşınır. Ayrıntılar için darbeli kırıcı kılavuzumuza bakabilirsiniz.

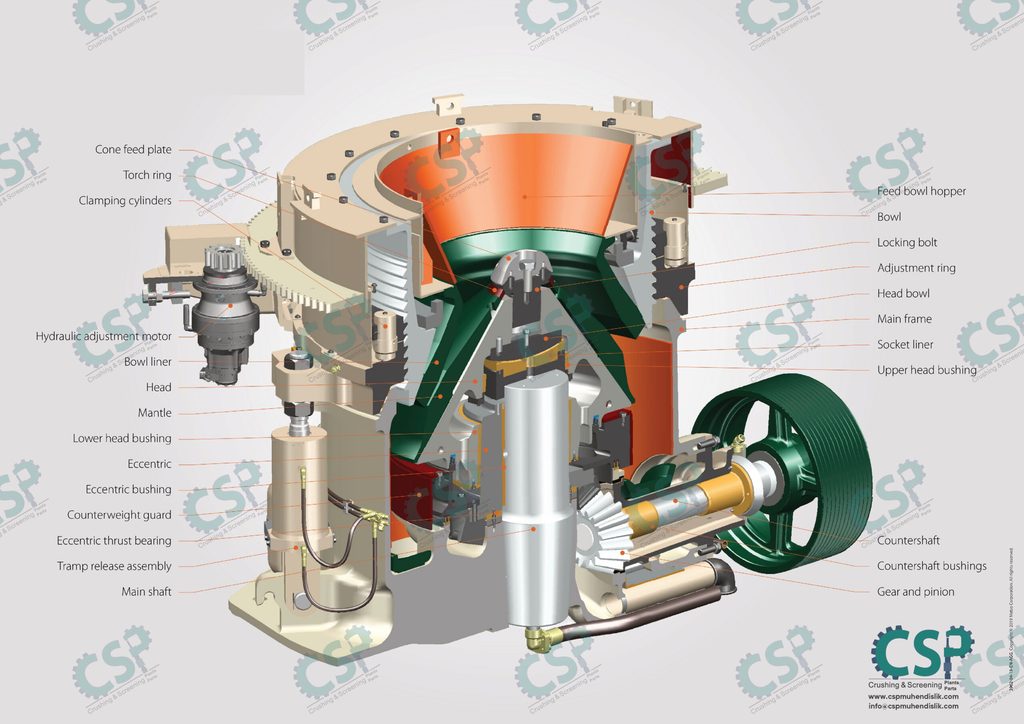

- Konik kırıcılar, sert ve aşındırıcı kayaçlarda (bazalt, granit, diyabaz, kuvarsit) basınçla kırma prensibi sayesinde daha düşük aşınma maliyetiyle çalışır. Tane şekli, doğru ayar ve dolu oda çalışmasıyla iyileştirilir. Konik kırıcı kılavuzumuz ayrıntıları içerir.
- Çeneli kırıcılar, birincil kademede neredeyse her kayaç türüne uygundur; aşınma, çene plakası malzemesi ve profiliyle yönetilir (çeneli kırıcı kılavuzu).
- VSI kırıcılar, tane şekli iyileştirme ve kırma kum üretiminde kullanılır; aşındırıcı kayaçlarda kaya-kaya (taş yatağı) konfigürasyonu aşınmayı azaltır (VSI kılavuzu).
Aşınma Maliyetinin Tahmini
Aşınma maliyeti genellikle ton başına aşınma parçası maliyeti olarak izlenir. Tahmin için şu yaklaşım kullanılabilir:
- Kayacın aşındırıcılık testi ve silis içeriği belirlenir.
- Benzer kayaçlarla çalışan tesislerin deneyimleri ve üretici verileri karşılaştırılır.
- Seçilen kırıcı tipi ve aşınma parçası malzemesi için beklenen ömür tonaj bazında tahmin edilir.
- Tesis devreye girdikten sonra gerçek ömür ölçülerek tahmin güncellenir.
Aşınma parçası malzemesinin (manganez oranı, martenzitik çelik, yüksek krom, seramik takviye) kayaca göre seçimi, toplam maliyeti ciddi şekilde değiştirebilir. Bu konuyu aşınma parçası malzemeleri rehberimizde ayrıntılı ele aldık.
Nem, Kil ve Yapışkanlık
Kayacın mekanik özellikleri kadar nem ve kil içeriği de tesis performansını belirler. Killi ve nemli malzeme:
- Bunker ve oluklarda köprü kurar, besleyicilerde akışı bozar (bunker rehberi).
- Kırma odasında yapışarak kapasiteyi düşürür ve konik kırıcılarda sıkışmaya yol açar.
- Elek yüzeylerini tıkar; tıkanmaz elek teli veya poliüretan panel gerektirebilir (elek yüzeyi seçimi).
- Ürün kalitesini düşürür; yıkama gerektirir (helezon kum yıkayıcı).
Bu nedenle birincil kırıcı öncesinde ızgaralı besleyici ile ön eleme (scalping) yapılması ve killi ince malzemenin ayrılması yaygın bir uygulamadır.
Numune Alma ve Test Planı
Doğru kararlar için temsili numune şarttır. Ocağın farklı bölgelerinden, farklı derinliklerden ve farklı kayaç zonlarından numune alınmalıdır. Sondaj karotları ve yüzey numuneleri birlikte değerlendirilmelidir. Özellikle büyük yatırımlarda pilot ölçekli kırma testleri, hem kapasite hem de ürün kalitesi açısından değerli bilgiler sağlar. Ocak planlamasında kayaç değişkenliğinin ele alınışı için taş ocağı planlaması rehberimize bakabilirsiniz.
Sık Yapılan Hatalar
- Kırıcı seçimini yalnızca kapasiteye göre yapmak, aşındırıcılığı dikkate almamak.
- Tek bir numunenin sonuçlarını tüm ocak için genellemek.
- Silisli kayaçta darbeli kırıcıyı “daha iyi tane şekli” için seçip aşınma maliyetini hesaba katmamak.
- Kil ve nem sorununu tesis kurulduktan sonra fark etmek.
- Aşınma parçası ömrünü tonaj bazında ölçmemek.
Saha Örneği
Bir ocakta ikincil kırma için darbeli kırıcı seçildiğini ve başlangıçta çok iyi kübik ürün alındığını düşünelim. Ancak ocak ilerledikçe kalker içinde silisli bantların arttığı ve darbe çubuğu ömrünün belirgin şekilde kısaldığı görülür. Yapılan aşındırıcılık testleri yeni zonun çok daha aşındırıcı olduğunu doğrular. Çözüm olarak darbe çubuğu malzemesi seramik takviyeli bir türe değiştirilir ve silisli zon malzemesi harmanlanarak beslenir. Uzun vadede ise ikincil kademede konik kırıcı + tersiyer VSI düzenine geçiş değerlendirilir. Bu örnek, kayaç değişkenliğinin işletme boyunca izlenmesi gerektiğini gösterir.
Sıkça Sorulan Sorular
Sert kayaç her zaman daha aşındırıcı mıdır?
Hayır. Aşındırıcılık daha çok sert mineral (özellikle kuvars) içeriğine bağlıdır. Dayanımı yüksek ama kuvars içermeyen bir kayaç görece az aşındırıcı olabilir.
Los Angeles deneyi kırıcı seçimi için yeterli mi?
Tek başına yeterli değildir. LA değeri agrega kalitesi için önemlidir; kırıcı seçiminde dayanım, aşındırıcılık ve silis içeriği ile birlikte değerlendirilmelidir.
Bond iş indeksi neden önemlidir?
Kırma ve öğütme için gereken enerjiyi tahmin etmeyi sağlar; motor gücü ve kapasite hesaplarında temel veridir.
Kayaç değiştiğinde aşınma parçası değiştirilmeli mi?
Aşınma davranışı belirgin şekilde değiştiyse farklı malzeme veya profil değerlendirilmelidir; tonaj bazlı kayıtlar bu kararı kolaylaştırır.
Kayaç Türüne Göre Aşınma Parçası Önerileri
| Kayaç Grubu | Çeneli Kırıcı | Konik Kırıcı | Darbeli Kırıcı |
|---|---|---|---|
| Kalker, dolomit, mermer (düşük silis) | Mn18 çene plakası | Mn18 manto–konkav | Martenzitik veya yüksek krom darbe çubuğu |
| Bazalt, andezit (orta aşındırıcı) | Mn18 / Mn22 | Mn18Cr2, Mn22 | Martenzitik veya seramik takviyeli; aşınma maliyeti dikkatle izlenmeli |
| Granit, kuvarsit, silisli çakıl (yüksek aşındırıcı) | Mn22, uygulamaya göre TiC takviyeli | Mn22 veya alaşımlı manganez | Genellikle ekonomik değil; özel durumlarda seramik takviyeli |
| Geri dönüşüm betonu (demirli) | Mn18 | — | Martenzitik veya manganez (metal nedeniyle) |
Tablo genel bir yönlendirmedir; kesin seçim, kırıcı modeli, besleme boyutu ve test sonuçlarıyla birlikte yapılmalıdır. Kırıcılarınız için doğru metalürjiyle aşınma parçası tedariki için çeneli kırıcı yedek parçaları, konik kırıcı yedek parçaları ve darbeli kırıcı yedek parçaları sayfalarımıza göz atabilirsiniz. Darbe çubuğu malzemelerinin ayrıntıları için darbe çubuğu rehberimize bakabilirsiniz.
Laboratuvar Test Planı Örneği
- Ocağın farklı zonlarından temsili numuneler alınır (yüzey ve karot).
- Petrografik inceleme ile kayaç türü ve mineraloji belirlenir.
- Basınç dayanımı ve nokta yükleme testleri yapılır.
- Los Angeles, Mikro-Deval ve su emme testleri ile agrega kalitesi değerlendirilir.
- Aşındırıcılık testi ve silis analizi ile aşınma maliyeti öngörülür.
- Gerekirse Bond kırma ve öğütme iş indeksi testleri yapılır.
- Kil ve nem içeriği ile metilen mavisi deneyi yapılır.
- Sonuçlar ocak zonlarına göre haritalanır.
Terimler Sözlüğü
- UCS: Tek eksenli basınç dayanımı (MPa).
- LA katsayısı: Los Angeles parçalanma direnci; düşük değer daha dayanıklı agrega.
- Aşındırıcılık indeksi: Kayacın metal yüzeyleri aşındırma eğilimini gösteren değer.
- Bond iş indeksi: Kırma veya öğütme için gereken enerji (kWh/t).
- Petrografi: Kayacın mikroskop altında mineral ve doku incelemesi.
- Serbest silis: Kayaç içindeki kuvars gibi kristal silika mineralleri.
Daha Fazla Soru
Aynı ocakta kayaç özellikleri değişir mi?
Evet. Tabakalar, fay zonları ve ayrışma derecesi nedeniyle özellikler önemli ölçüde değişebilir; bu nedenle test programı ocak ilerledikçe güncellenmelidir.
Silis oranı yüksek kayaçta darbeli kırıcı kullanılabilir mi?
Teknik olarak mümkündür; ancak aşınma maliyeti çok yüksek olabilir. Ton başına toplam maliyet hesaplanarak karar verilmelidir.
Kayaç testleri ne kadar sürer?
Test türüne ve laboratuvar yoğunluğuna göre değişir; büyük yatırımlarda test programı proje takvimine erken dahil edilmelidir.
